碳硅分析仪(铁水分析仪)操作步骤

来源:本站  发布时间:2015年06月05日  字体大小:[大] [中] [小]

碳硅分析仪(铁水分析仪)操作步骤

第一步开关机

开机前检查:

碳硅分析仪开机前先检查地线、电源插头、杯座插头、鼠标器插头等联接是否正确可靠,确认无误后方可打开电源。

开机:

按住屏幕下方的开关,指示灯亮。开机后仪器自动进行初始化自检、启动测量程序,进入《开机画面设定参数》设定的测量画面。注意:1、要实现高精度测量,需要预热20分钟才能达到温度稳定状态。2、仪器开启后不要频繁的开关机,以免造成故障。

关机:

1、按住屏幕下方的开关,指示灯灭。2、或用鼠标点击“结束运行”。

第二步参数设定

在样杯安装前、当测量状态提示框提示“请安装传感器”时,可进行“目标材质”选择调入操作、“铁水重量”输入操作等操作。具体见《碳硅分析仪安全操作基准书》。

第三步取样准备和取样

碳硅分析仪样杯的检查:

测量铁水成份时(CE值、C%、Si%),请从“样杯合格区”拿出加有白口化元素的样杯。安装前检查样杯底部的颗粒有无脱落丢失,有颗粒丢失痕迹,不能使用; 检查样杯底部的引线,如有断丝,不能使用,把不能使用的样杯放到“样杯待换区”。


样杯安装:

样杯安装前对杯座上的残砂进行清理,防止样杯安装后接触不良。样杯安装时从杯座上方向下压实,仪器测量状态提示“样杯准备完毕”、Temp栏显示室温时为样杯安装合格。

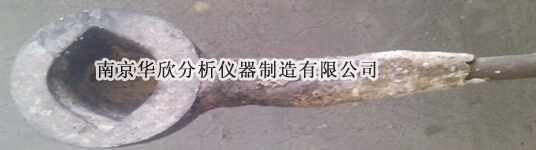

取样勺的准备:

用耐火材料修砌的样勺容积应是样杯容积的2倍,修砌样勺的材料和涂料不得混有碳质材料。使用前要充分干燥和预热,取样前要用铁水反复涮洗。

取样的时机:

1、炉料完全熔解、铁水表面的增碳剂完全消熔、取出的铁水表面无结膜,方可进行第一次取样测量。

2、调整铁水成份加入增碳剂、硅铁或废钢,应在加料完全熔化后再加热5 - 10分钟,方可进行再次测量

铁水浇入温度:

向样杯中浇入铁水的温度(样杯内测到的铁水很高温度)应控制在:比初晶温度TL高50℃- 100℃的范围内,以保证测量准确。浇入铁水温度的判断:以铁水表面发现结膜时即刻浇入为宜。

浇入的铁水量:

浇入样杯的铁水量要达到样杯容积的90% 以上。注意不要使铁水溢出,将熔入的白口化元素溢失,影响测量精度。

第四步测量

1、铁水注入样杯、当传送的温度信号超过1000℃时,仪器自动进入测量状态,测量状态提示框提示“铁水质量测定中”,温度曲线区域开始描画测量的温度曲线,Temp栏显示样杯内的实时温度,Tmax栏显示样杯内测到的铁水很高温度,TL栏显示铁水的初晶温度值,FC栏显示铁水的牌号,CEs栏显示测出的铁水碳当量值。

2、温度曲线描画到时间坐标终点或温度下降到1000℃以下或从杯座上取下样杯时,仪器退出测量状态。未取下红热样杯时,测量状态提示框提示“请取下红热样杯”。

3、测量完成后,应马上从杯座上取下红热样杯,否则红热样杯的传导热会逐渐将杯座烧坏。从杯座上取下红热样杯以后,测量状态提示框提示“请安装传感器”。取下红热样杯后,可进行各窗口的设定变更操作,以开始新的测量循环。测量画面上的测量结果继续保持。

第五步碳硅分析仪测量结果的记录

碳硅分析仪根据测量画面上的测量结果,Tmax、TL、TE、FC/FCD,CE、C%、Si%等记录在《碳硅分析仪记录表》上。根据仪器给出的调整量,来调整配料的加入。

至此整个测量过程结果,炉工可根据相关参数来配置铁水。
